어떤 유형의 다이아몬드 도구가 있습니까?

다이아몬드는 매우 높은 경도 및 내마모성, 낮은 마찰 계수, 높은 탄성 계수, 높은 열전도율, 낮은 열 팽창 계수 및 비철 금속과의 낮은 친화력의 장점을 가지고 있습니다. 현재 경도가 매우 높은 도구 자료입니다. 그렇다면 어떤 유형의 다이아몬드 도구가 있습니까? Zhongyeda의 편집자를 따라 보자!

다이아몬드 도구 유형 :

다이아몬드 도구공구 구조에 따라 나뉩니다. 주로 회전 도구, 밀링 커터, 리머, 드릴 비트, 코팅 도구 및 기타 비표준 형성 도구에 사용됩니다.

1. 다이아몬드 블레이드

1. 표준 블레이드 : 단일 크리스탈 다이아몬드 블레이드는 주로 단일 포인트 다이아몬드 선반 또는 기타 정밀 선반에 사용됩니다. 비철 금속을 처리 할 때 표면 거칠기가 Rz0.1-0.05μm에 도달 할 수 있습니다. 다결정 다이아몬드 (PCD) 블레이드는 일반적으로 선반, 가공 센터 등에 주로 회전 및 보링에 사용됩니다. 전통적인 합금 블레이드와 비교하여 더 높은 공급 및 선형 속도를 사용할 수 있습니다. 블레이드 수명도 탄화물 블레이드에 비해 크게 개선됩니다. 동시에, PCD 블레이드에 의해 처리 된 공작물의 표면 마감은 최대 RA0.2에 도달 할 수있다.

2. 비표준 블레이드 : 주로 복잡한 구조, 엄격한 공차 요구 사항 및 복잡한 처리 절차를 갖춘 일부 작업 조건에 사용됩니다. 기계-클램핑 된 다결정 다이아몬드 (PCD) 비표준 블레이드의 사용은 처리 효율을 크게 향상시킬 수있다. 동시에 기계 클램프 구조를 사용하면 생산 비용이 줄어들 수 있습니다.

2. 다이아몬드 밀링 블레이드

다결정 다이아몬드 (PCD) 밀링 블레이드, 밀링 커터 디스크 또는밀링 커터로드는 일반적으로 밀링 평면 및 계단에 사용됩니다. 선형 속도는 2500-3000m/min까지 높을 수 있습니다. 카바이드 블레이드와 비교하여 공구 수명은 5-10 배 증가합니다. 자동차 알루미늄 합금 실린더 헤드, 오토바이 상자 및 금형 비행기와 같은 비철 금속 표면 밀링의 선택입니다! 가격 성능 비율은 매우 적합합니다.

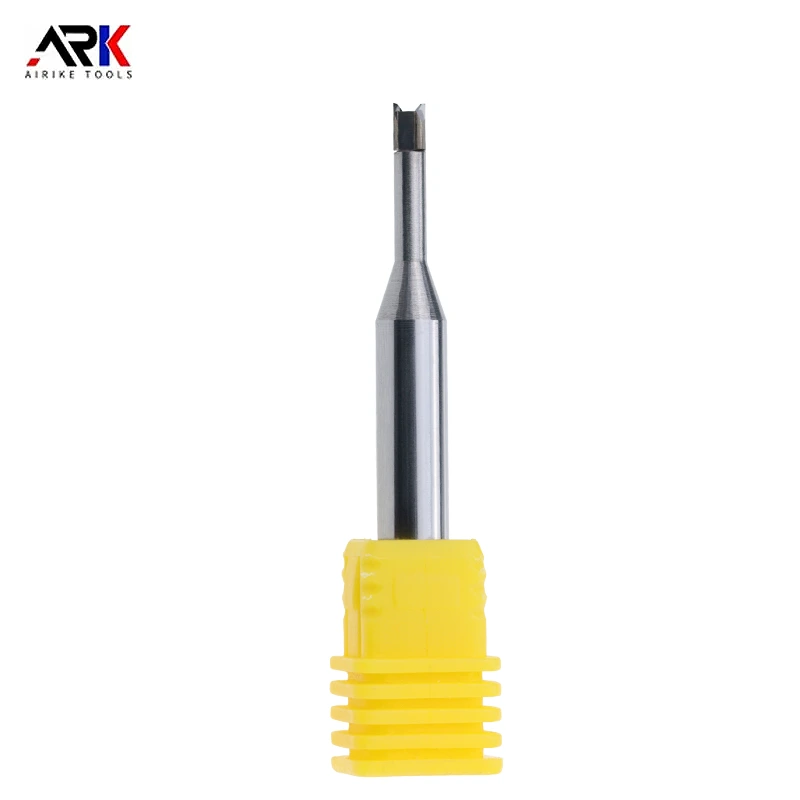

3. 다이아몬드로드 밀링 커터

다이아몬드로드 밀링 커터는 단결정 다이아몬드 밀링 커터와 다결정 다이아몬드 (PCD) 밀링 커터로 나뉩니다.

다결정 다이아몬드 (PCD)로드 밀링 커터는 두 가지 유형으로 나뉩니다. 하나는 중심 중심 밀링 커터이며, 축을 따라 공작물 표면을 수직으로 침투하는 데 사용할 수 있습니다. 구덩이와 같은 공작물을 밀링하는 경우 효율이 크게 향상됩니다. 다른 하나는 비 스루 센터 밀링 커터입니다. 이 유형의 밀링 커터는 일반적으로 공작물로 방사상으로 절단되며 CNC 프로그래밍을 통해 Mills 보스, 계단, 표면 및 기타 부품이 있습니다.

4. 다이아몬드 리머

일반적으로 직경 크기에 기초한 다이아몬드 리머는 합금 매트릭스 또는 스틸 매트릭스를 사용하며 절단 가장자리의 수는 2 이상입니다.

이 유형의 도구는 주로 엄격한 공차 요구 사항과 높은 마감 요구 사항을 갖는 구멍을 처리하는 데 사용됩니다. 구멍과 블라인드 구멍을 통해 처리 할 수 있습니다. 이 유형의 도구로 처리 된 구멍의 마감은 최대 RA0.1에 도달 할 수 있습니다.

5. 다이아몬드 드릴 비트

다결정 다이아몬드 (PCD)드릴 비트는 일반적으로 직경에 따라 합금 또는 강철 기판으로 만들어집니다. 다결정 다이아몬드 (PCD) 드릴 비트 드릴 구멍은 공작물에 직접 구멍을 뚫습니다. 공작물 자체에는 구멍이 없으며 정밀 요구 사항이 높지 않습니다. PCD 드릴 비트는 가공 센터 장비에만 적합합니다.

다결정 다이아몬드 (PCD) 드릴 비트는 주로 포함됩니다 : PCD 홀 확장 드릴 비트, PCD 스텝 드릴 비트, PCD 트위스트 드릴 비트, PCD 플랫 바닥 드릴 비트 등

6. 다이아몬드 코팅 도구

다이아몬드 코팅 도구는 CVD 방법을 사용하여 카바이드 또는 세라믹과 같은 기판에 1-25μm 다이아몬드 필름을 직접 입금합니다. 복잡한 기하학적 모양이있는 도구에 사용할 수 있으며 프로세스가 어려운 재료를 처리하기위한 이상적인 도구입니다.

코팅에 적합한 공구 유형 : 블레이드, 밀링 커터, 드릴 비트, 리머, 형성 커터 등

7. 다이아몬드 형성 도구

다결정 다이아몬드 (PCD)형성 도구는 로터리 도구에 속합니다. 이 장점은 높은 처리 효율입니다. 여러 단계 구멍을 동시에 밀어 넣고 비교적 정확한 기하학적 공차를 보장 할 수 있습니다. 다른 처리 방법에 따라 두 가지 유형으로 나뉩니다. 하나는 축 처리 및 일회성 형성입니다. 다른 하나는 CNC 프로그래밍 및 궤적 처리입니다. 도구 홀더에는 BT 핸들, HSK 핸들, 직선 핸들 등이 있습니다.

위의 유형의 다이아몬드 도구가 여기에서 공유됩니다. 성능 차이가 크게 큰 다이아몬드 도구에는 여러 가지가 있습니다. 다양한 유형의 다이아몬드 도구의 구조, 준비 방법 및 응용 분야에는 큰 차이가 있습니다.
